| 管材 |

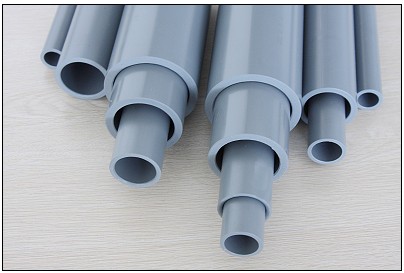

CPVC概述
CPVC(氯化聚氯乙烯)最早由美國BFGOODRICH公司在60年代初期加以商業化生產及運用,他的耐高溫及絕佳的耐化性已在不同的工業運用中獲得了極高的評價。概念上CPVC是由PVC單質聚合體經過氯化作用形成的 CPVC會因不同的氯化方式、狀況及氯的反應量有很大的差異性，CPVC將基礎PVC氯含量由56.7%提升至67-74%之高。而一般 CPVC僅止于63%-67%之間的氯含量而已。CPVC的氯含量的增加會使得聚合體硬質脆化溫度Tg顯著提升，此外由于基礎PVC分子重量的增加也使得在相同氯含量水平時，Tg也有一定比率的增加。 CPVC由于其相對較低的安裝使用成本、耐溫高、耐化性?xún)?yōu)異、突出的機械強度、非導電性、最安全的燃燒傳導性和發煙性，使得 CPVC成為非常重要的工程塑膠材料。

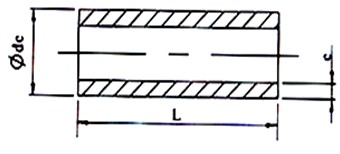

DIN國標CPVC管
| de | 壁厚e(min) | L | | 化工用 | 給水用 | | PN1.0 | PN1.6 | PN1.0 | PN1.6 | | 20 | 2.0 | 2.3 | - | 2.0 | 4M | | 25 | 2.0 | 2.8 | - | 2.0 | | 32 | 2.4 | 3.6 | - | 2.4 | | 40 | 3.0 | 4.5 | 2.0 | 3.0 | | 50 | 3.7 | 5.6 | 2.4 | 3.7 | | 63 | 4.7 | 7.1 | 3.0 | 4.7 | | 75 | 5.5 | 8.4 | 3.6 | 5.6 | | 90 | 6.6 | 10.1 | 4.3 | 6.7 | | 110 | 8.1 | 12.3 | 4.8 | 7.2 | | 140 | 10.3 | 15.7 | 6.1 | 8.3 | | 160 | 11.8 | 17.9 | 7.0 | 9.5 | | 225 | 16.6 | 25.1 | 9.8 | 13.4 | 6M | | 250 | 18.4 | 27.9 | 10.9 | 14.8 | | 315 | 23.2 | - | 13.7 | 18.7 |
美標Sch80 CPVC 管的設計特性：
| -- | t | d | D | Ao | Ai | Aw | Af | W | Wwater | KA | IA | | 尺寸 | 管壁
最小
厚度 | 平均
內徑 | 外徑 | 外部
表面
面積 | 內部
表面
面積 | 管橫
剖面
管壁
面積 | 管橫
剖面
流量
面積 | 管平均
重量 | 管內水
平均重量 | 回轉軸
半徑 | 軸慣
性矩 | | (in) | (in) | (in) | (in) | (ft2/ft) | (ft2/ft) | (in2) | (in2) | (lb/ft) | (lb/ft) | (in) | (ft2lb/ft) | | 1/2 | 0.147 | 0.528 | 0.840 | 0.220 | 0.138 | 0.335 | 0.219 | 0.225 | 0.095 | 0.231 | 0.028 | | 3/4 | 0.154 | 0.724 | 1.050 | 0.275 | 0.190 | 0.454 | 0.412 | 0.305 | 0.178 | 0.269 | 0.062 | | 1 | 0.179 | 0.935 | 1.315 | 0.344 | 0.245 | 0.672 | 0.687 | 0.451 | 0.297 | 0.327 | 0.147 | | 11/4 | 0.191 | 1.256 | 1.660 | 0.435 | 0.329 | 0.925 | 1.239 | 0.621 | 0.537 | 0.384 | 0.336 | | 11/2 | 0.200 | 1.476 | 1.900 | 0.497 | 0.386 | 1.124 | 1.711 | 0.755 | 0.741 | 0.423 | 0.546 | | 2 | 0.218 | 1.913 | 2.375 | 0.622 | 0.501 | 1.556 | 2.874 | 1.045 | 1.245 | 0.498 | 1.214 | | 21/2 | 0.276 | 2.289 | 2.875 | 0.753 | 0.599 | 2.377 | 4.115 | 1.596 | 1.782 | 0.615 | 2.694 | | 3 | 0.300 | 2.864 | 3.500 | 0.916 | 0.750 | 3.179 | 6.442 | 2.134 | 2.790 | 0.711 | 5.456 | | 4 | 0.337 | 3.786 | 4.500 | 1.178 | 0.991 | 4.647 | 11.258 | 3.120 | 4.876 | 0.860 | 13.486 | | 6 | 0.432 | 5.709 | 6.625 | 1.734 | 1.495 | 8.873 | 25.598 | 5.957 | 11.088 | 1.188 | 56.954 | | 8 | 0.500 | 7.565 | 8.625 | 2.258 | 1.981 | 13.479 | 44.948 | 9.049 | 19.469 | 1.465 | 148.879 | | 10 | 0.593 | 9.492 | 10.750 | 2.814 | 2.485 | 20.000 | 70.763 | 13.427 | 30.650 | 1.784 | 345.178 | | 12 | 0.687 | 11.294 | 12.750 | 3.338 | 2.957 | 27.495 | 100.181 | 18.459 | 43.392 | 2.092 | 669.421 |
產品尺寸表： | SCH80 CPVC管材規格 | | 尺寸 | D 平均外徑 | t 最小厚度 | 壓力等級 PSI | 常溫下建議支撐間隔(米) | | 1/2" | 21.3 | 3.7 | 850 | 1.3 | | 3/4" | 26.7 | 3.9 | 690 | 1.5 | | 1" | 33.4 | 4.6 | 630 | 1.6 | | 1-1/4" | 42.2 | 4.9 | 520 | 1.8 | | 1-1/2" | 48.3 | 5.1 | 470 | 1.8 | | 2" | 60.3 | 5.5 | 420 | 1.9 | | 2-1/2" | 73.0 | 7.1 | 400 | 2.2 | | 3" | 88.9 | 7.6 | 370 | 2.2 | | 4" | 114.3 | 8.6 | 320 | 2.2 | | 5" | 141.3 | 9.5 | 290 | 2.7 | | 6" | 168.3 | 11.0 | 280 | 2.8 | | 8" | 219.1 | 12.7 | 250 | 3.1 | | 10" | 273.1 | 15.1 | 230 | 3.3 | | 12" | 323.9 | 17.5 | 230 | 3.6 |
壓力等級溫度折減系數：
| 工作溫度℃ | 直管折減系數 | 閥門折減系數 | | 23℃ | 1.00 | 1.00 | | 27℃ | 0.96 | 0.98 | | 32℃ | 0.92 | 0.95 | | 38℃ | 0.85 | 0.90 | | 49℃ | 0.7 | 0.8 | | 60℃ | 0.55 | 0.7 | | 71℃ | 0.4 | 0.61 | | 82℃ | 0.25 | 0.53 | | 93℃ | 0.2 | 0.45 | |
| |
